سنسور دنده عقب چیست؟ کاربردها و نحوه کارکرد

شاید برای عده از افراد این سوال پیش بیاید که سنسور دنده عقب چیست یا چه کاربردی دارد. همه‌ی ما کم و بیش با سنسور دنده عقب خودرو آشنایی داریم و تا حدودی می‌دانیم سنسور دنده عقب چگونه کار می کند. این وسیله از چند حسگر تشکیل شده است که در هنگام حرکت خودرو به طرف عقب یا پارک، راننده را از وجود هرگونه مانع در پشت ماشین آگاه می‌سازد. سنسور دنده عقب به‌ منظور ایمنی بیشتر در خودروها به‌کار گرفته می‌شود. این وسیله به مثابه دستیار و کمکی همیشگی برای راننده عمل می‌کند. به این صورت که پیام‌های ارسالی خود را از طریق هشدار صوتی به گوش راننده می‌رساند.

در شب‌های بارانی یا هوای مه‌آلود که دید راننده ناکافیست امکان وقوع حوادث شدت می‌یابد. وجود این سیستم احتمال وقوع حادثه را تا حد زیادی کاهش می‌دهد. همچنین این سنسورها به هنگام پارک دوبل که برای بسیاری از افراد بزرگ‌ترین چالش رانندگی است، کمک بزرگی به راننده می‌کند. در گذشته حوادث ناگوار زیادی بر اثر قرار گرفتن کودکان در پشت ماشین و در نقطه کور راننده هنگام حرکت ماشین به سمت عقب اتفاق می‌افتاد. اما با اختراع و تولید این وسیله‌ی کاربردی شمار این حوادث بسیار کاهش پیدا کرده است. ولی هنوز هم ماشین‌های زیادی به‌خصوص در کشور ما وجود دارند که به این سیستم مجهز نیستند و در واقع این ابزار به عنوان یک آپشن بر روی خودروهای گران‌تر وجود دارد. برخی از محصولات ارائه شده در این حوزه با برند زنوتیک می‌باشد.

نحوه کار سنسور دنده عقب ماشین

اینکه سنسور دنده عقب چگونه کار می کند سوالی است که برای هر کسی پیش می‌آید. نحوه کار سنسور دنده عقب یا سنسور پارک از طریق بررسی و کنترل فاصله‌ی موانع از خودرو انجام می‌شود. هشدارهای صوتی این سیستم معمولاً به‌گونه‌ای است که با نزدیک‌تر شدن خودرو به مانع، فاصله‌ی بوق‌ها نیز کمتر می‌شود. هنگامی که خودرو به مانع بسیار نزدیک شده و احتمال برخورد وجود دارد، این هشدار به شکل بوق ممتد در می‌آید. زمانی که این بوق را شنیدید، حتماً باید ماشین را متوقف کنید وگرنه با مانع برخورد خواهید کرد. این سیستم شامل یک یونیت مرکزی برای تجزیه و تحلیل سینگال‌های ورودی و خروجی، تعدادی چشمی، سیم‌های رابط و  بازر (buzzer) یا همان بوق هشدار می‌باشد.

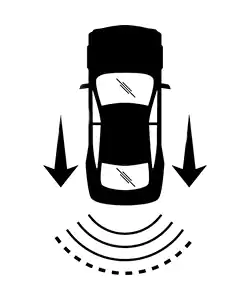

هنگامی که راننده، ماشین را در حالت دنده عقب قرار می‌دهد، سنسورهای پارک عقب فعال شده و با شروع حرکت به سمت عقب هر سنسور تا شعاع چند متری خود را اسکن می‌نماید. به این صورت که در هنگام حرکت به سمت عقب، این سیستم امواج فراصوت را از خود ساطع کرده و موج بازتابیده شده از سطح اشیاء را دوباره جذب می‌کند. فاصله زمانی بین ارسال و دریافت این امواج به وسیله‌ی ECU تحلیل می‌گردد و در نتیجه فاصله مکانی میان اتومبیل و مانع مشخص می‌شود. در ادامه‌ی این فرآیند است که هشدارهای صوتی در داخل کابین خودرو پخش می‌شوند.

مقاله پیشنهادی: آموزش نصب دوربین دنده عقب

نحوه نصب سنسور دنده عقب خودرو

نصب سنسور دنده عقب نیاز به مهارت و تخصص دارد و توصیه میشود افراد متخصص نصب آن را انجام دهند اما به طور کلی مراحل نصب سنسور دنده عقب خودرو شامل موارد زیر میباشد:

انتخاب محل نصب سنسورها

سنسور‌‌ها معمولا در سپر عقب خودرو نصب میشوند اما نکته ای که در این مرحله اهمیت دارد این است که سنسور‌ها به صورت مساوی و قرینه نصب شوند و از تراز بودن آن ها اطمینان حاصل کنید.

حفر سوراخ ها

با استفاده از مته، سوراخ‌هایی با قطر مناسب در محل‌های مشخص شده ایجاد کنید. توجه داشته باشید که عمق سوراخ ها باید به گونه ای باشند که سنسورها‌ به طور کامل در آن ها جای بگیرند.

نصب سنسور‌ها

در این مرحله سنسور‌ها را در سوراخ های تعبیه شده با استفاده از پیچ و مهره و چسب محکم کنید و اطمینان حاصل کنید که سنسورها آب بندی شده باشند.

اتصال سیم ها

در ابتدا سیم های سنسور را به واحد کنترل مرکزی متصل کنید و سپس مطابق با نقشه سیم‌کشی، سیم‌های مثبت و منفی را به درستی به هم وصل کنید. برای اتصال مطمئن تر سیم ها بهتر است از لحیم کاری استفاده کنید.

نصب واحد کنترل مرکزی

از یک مکان خشک و به دور از رطوبت برای نگهداری واحد کنترل مرکزی استفاده کنید و سپس آن را داخل خودرو نصب کنید.

اتصال واحد کنترل مرکزی به برق خودرو

از یک فیوز مناسب برای محافظت  از مدار‌ها استفاده کنید و بعد از آن واحد کنترل مرکزی را به برق خودرو متصل کنید.

نصب نمایشگر یا بلندگو

در ابتدا اطمینان حاصل کنید که نمایشگر یا بلندگو به درستی در واحد کنترل مرکزی متصل شده باشد و سپس نمایشگر یا بلندگوی هشدار را در مکانی مناسب داخل خودرو نصب کنید.

تست سیستم

مرحله آخر تست سیستم و اطمینان از نحوه درست کار کردن سنسورهای دنده عقب است. خودرو را به عقب حرکت داده و مطمئن شوید که سنسورها به درستی کار می‌کنند و هشدارهای صوتی یا بصری را به موقع ارائه می‌دهند.

قیمت سنسور دنده عقب

قیمت سنسور به اینکه سنسور دنده عقب چگونه کار می کند ارتباطی ندارد. تمام سنسورها به یک روش کار می کنند و تنها با توجه به مدل‌ها و تعداد چشمی‌هایی که دارند، قیمت متفاوتی نیز خواهند داشت. ولی در کل شما می‌توانید با هزینه‌ای معقول خودروی خود را به این وسیله‌ی کاربردی و مهم، مجهز کنید. البته هزینه‌ی نصب سنسور دنده عقب از هزینه‌ی خرید آن جدا می‌باشد. اما مطمئن باشید پرداخت این هزینه‌ ارزش چیزی که در مقابلش دریافت می‌کنید را دارد. چرا که با نصب این سنسور خواهید دید که این سیستم بارها و بارها شما را از پرداخت هزینه‌های سنگین صافکاری و نقاشی خودرو نجات می‌دهد.

لازم به ذکر است که قیمت سنسور دنده عقب فابریک مقداری بالاتر است. که البته این هم با توجه به تعداد چشمی محاسبه می‌شود. برای مثال سنسور دنده عقب 206 و سنسور دنده عقب سمند هر کدام دو عدد چشمی فابریکی دارد. قیمت آن‌ها نیز با توجه به همین مساله مشخص می‌شود. ولی برای تجهیز خودرو به این سیستم نیازی نیست که حتماً نسخه فابریک آن را خریداری کنید. زیرا با خرید سایر سنسورهایی که بر روی تمامی خودروها قابل نصب هستند، (مـثلاً سنسور برند زنوتیک) می‌توانید از مزایای این وسیله بهره‌مند شوید. مورد دیگری که بر روی قیمت سنسور دنده عقب اثرگذار است تعداد چشمی های این محصول است. تعداد چشمی‌هایی که بر روی سپر عقب خودرو نصب می‌شود معمولاً دو یا چهار عدد است. معمولاً این‌گونه است که خودرو‌های ارزان‌تر 2 چشمی و خودروهای گران‌قیمت‌تر چهار چشمی سنسور دنده عقب بر روی سپر عقب خود دارند. در برخی از خودروهای لوکس نیز برای پوشش بهتر کل فضای پشت ماشین، شش چشمی به کار رفته است.

مقاله پیشنهادی: بررسی علت برعکس شدن تصویر دوربین دنده عقب

انواع حسگر دنده عقب ماشین

به طور کلی سنسور عقب خودرو دو نوع الکترومغناطیسی و آلتراسونیک را شامل می‌شود که در ادامه به بررسی تفاوت این دو نوع خواهیم پرداخت.

سنسور دنده عقب آلتراسونیک

این سنسور که معمولاً بر روی اکثر خودروها نصب می‌شود. برای فرکانس‌های بالای هیجده هزار کیلو هرتز و بین چهل تا پنجاه و پنج کیلو هرتز تنظیم شده است. پس از اینکه مدار امواج، صوتی با درجه فرکانس زیاد را تولید کرد، فرستنده آن‌ها را ارسال می‌کند. در نتیجه پس از برخورد با موانع مجدداً به گیرنده منتقل می‌شود. زمانی که امواج توسط گیرنده دریافت گردید پردازنده آن را محاسبه و  به سیستم هشدار می‌فرستد. و این‌گونه است که هشدار صوتی متناسب با فاصله‌ی ماشین از موانع پخش می‌شود.

سنسور دنده عقب الکترومغناطیسی

سنسور دنده عقب الکترومغناطیسی مکانیزم حرفه‌ای‎‌تری نسبت به سنسور آلتراسونیک دارد. به همین علت اکثر شرکت‌های بزرگ خودروسازی، این نوع سنسور را مورد استفاده قرار می‌دهند. مزیت این سنسور این است که برای نصب آن نیازی به سوراخ کردن سپر وجود ندارد. همچنین فضای بیشتری را پوشش می‌دهند. مکانیزم عمل این نوع سنسور این‌گونه است که سیم‌‌پیچ‌های داخل آن، یک میدان مغناطیسی اطراف سپر ماشین ایجاد می‌‎کنند و با نزدیک شدن به مانع، میدان مغناطیسی فعال شده و به شکل هشدار صوتی ظاهر می‌شود.

کاربرد استفاده از سنسور دنده عقب

سنسور دنده عقب با استفاده از امواج صوتی یا الکترومغناطیسی، فاصله بین خودرو و موانع اطراف را اندازه‌گیری می‌کند. وقتی خودرو به مانعی نزدیک می‌شود، سنسور با ایجاد صداهای بوق‌وار یا نمایشگرهای بصری روی داشبورد، به راننده هشدار می‌دهد. از مزایای استفاده از سنسور دنده عقب میتوان به موارد زیر اشاره کرد:

سخن آخر

در این مقاله سعی کردیم به زبانی ساده درباره اینکه سنسور دنده عقب چگونه کار می کند صحبت کنیم و شما را با انواع سنسور آشنا کنیم. در پایان لازم است بدانید که این سنسورها برای تمامی ماشین‌های ایرانی و خارجی قابل نصب هستند. پیشنهاد ما به شما این است که جهت نصب هر نوع سنسوری، حتما از یک نصاب حرفه‌ای کمک بگیرید تا کارتان بدون نقص انجام شود. کمپانی‌هایی نظیر آئودی، فیات و سیتروئن از سنسورهای دنده عقب الکترومغناطیسی بر روی خودروهای خود استفاده می‌کنند. شما برای تهیه انواع لوازم جانبی خودرو همانند سنسور دنده عقب، می‌توانید به فروشگاه اینترنتی اینصب مراجعه کنید.
